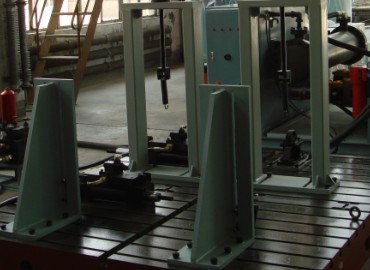

PLS-20汽車穩定桿疲勞試驗系統
瀏覽
發布時間 11/12/05
1、系統簡述 電液伺服穩定桿疲勞試驗系統主要由主機、恒壓伺服泵站、計算機控制系統、 軟件系統、附具及管路系統等組成，主要用于汽車穩定桿的疲勞壽命測試，用戶 也可根據試驗需要配置試驗夾具，進行其它各種部件的加載試驗。 2、系統的主要技術指標。
2.1 系統最大靜態試驗力：+/-50kN;
2.2系統最大動態試驗力：+/-30kN;
2.3試驗力示值精度：2%-100%FS范圍內，各點均為±1.0%;
3.4試驗力動態示值波動度：±0.5%FS;
2.5作動器最大位移：±80mm,示值精度±0.5%;
2.6主要試驗波形：正弦波、方波、三角波、斜波以及各類組波；
2.7試驗頻率范圍：0.1-15Hz;
2.8幅頻特性：3Hz正弦波，試驗振幅>±40mm;
2.9主機臺架試驗空間及調整距離滿足被測試產品相關參數；
2.9.1橫梁跨度調整距離：600-1050mm；
2.9.2中心距跨度調整距離：600-1250mm;
2.9.3穩定桿臂長調整距離：100-560mm;
|
